Dettaglio sistema WSN
Questa pagina mostra il riassuntivo dello stato di un singolo sistema selezionato dall'elenco fornito dalla pagina Sistemi WSN.
Cliccando sul nome di ogni sensore è possibile accedere alla sua pagina di dettaglio.

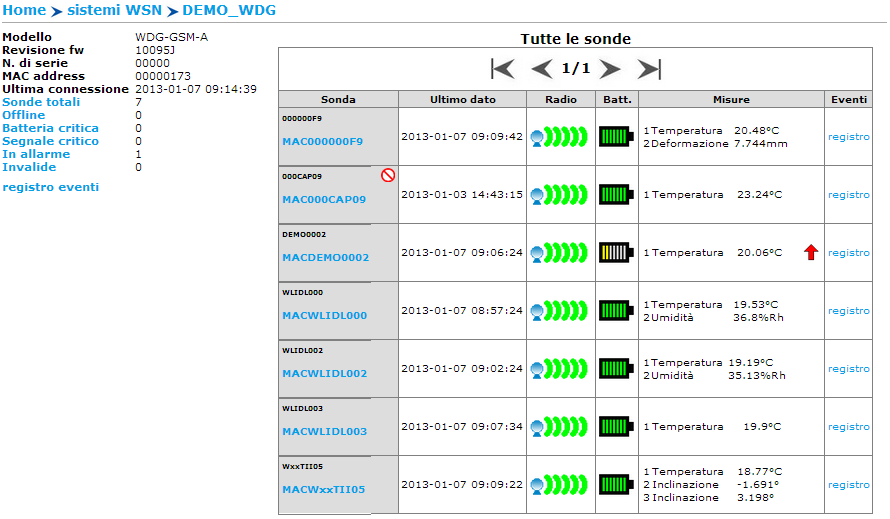

La videata mostra l'ultimo stato noto di tutti i sensori configurati nel sistema. I sensori sono elencati in ordine alfabetico di nome e in pagine di 10 elementi. Per ciascun sensore sono indicate le seguenti informazioni:
Sondanome del sensore e MAC address
Ultimo datoData e ora dell'ultima ricezione
RadioIntensità del segnale radio
BatteriaLivello di carica della batteria
MisureIndicazione del valore della misura di ciascun canale, unitamente ad eventuali segnalazioni di stato secondo la seguente tabella:
RegistroAccede al visualizzatore eventi mostrando esclusivamente gli eventi che hanno come sorgente la sonda selezionata
NOTA:
quando un sensore è viene rimosso dalla configurazione del sistema il centro servizi non perde i sui dati ma segnala questo sensore come eliminato contrassegnandolo col simbolo .
Il sensore può essere definitivamente cancellato dal centro servizi accedendo alla sua pagina di dettaglio.
Filtro sensori per stato
E' possibile limitare la visualizzazione alle sole sonde che si trovano in uno specifico stato. Nella parte sinistra della pagina sono indicati i possibili filtri che l'utente può attivare
Sonde totaliVisualizza tutte le sonde, eliminando qualsiasi filtro
OfflineVisualizza le sole sonde che si trovano nello stato di off-line
Radio criticaVisualizza le sole sonde che richiedono la sostituzione della batteria
In allarmeVisualizza le sole sonde in cui la misura di almeno un canale ha superato una soglia preimpostata
InvalideVisualizza le sole sonde in cui la misura di almeno un canale è dichiarata guasta dal sistema di diagnosi
